Catalogo Prodotti

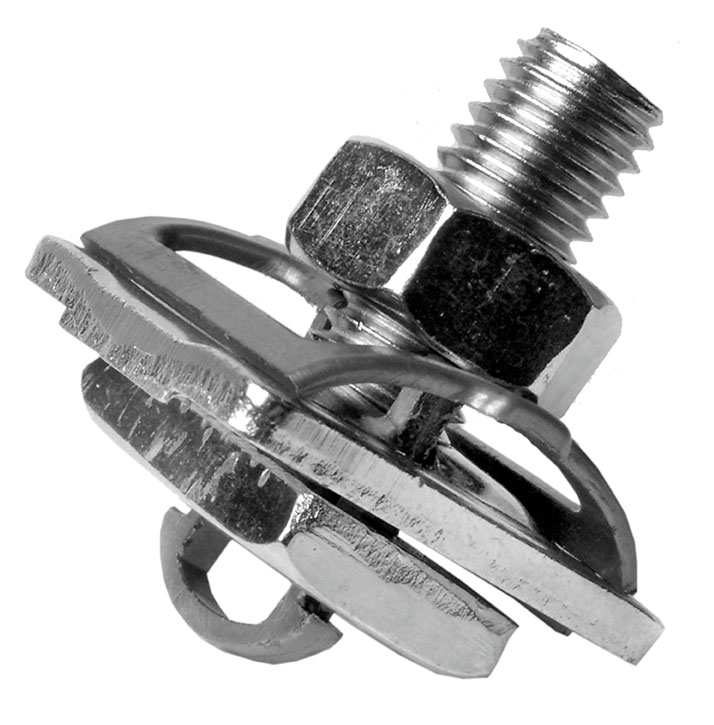

CPF – Collare ad incastro per profili leggeri e medi
Fissaggio di tubazioni su profili leggeri e medi
- Installazione rapidissima: con una semplice mezza rotazione si inserisce in qualsiasi punto del profilo.
- Consente la realizzazione di batterie di tubi paralleli in modo facile e veloce.
Scarica la Scheda Tecnica Dati Tecnici Materiale
-
-
- Materiale=acciaio DD11 EN 10111 con zincatura elettrolitica 7-8 μm
- Viti=acciaio 4.8 EN ISO 898.1 con zincatura elettrolitica 7-8 μm
-
-
| COD | Tipo | Per tubi di (mm) | Spessore | Larghezza | Dimensione | Trazione | Taglio | |
| 083000 | CPF 3/8" | 17 - 18 | 2,5 | 25 | 23 | 200 | 20 | Aggiungi / Rimuovi |
| 083100 | CPF 1/2" | 21 - 22 | 2,5 | 25 | 27 | 200 | 30 | Aggiungi / Rimuovi |
| 083200 | CPF 3/4" | 26 - 28 | 2,5 | 25 | 33 | 200 | 30 | Aggiungi / Rimuovi |
| 083300 | CPF 1" | 33 - 34 | 2,5 | 25 | 39 | 200 | 30 | Aggiungi / Rimuovi |
| 083400 | CPF 1 1/4" | 42 - 43 | 2,5 | 25 | 48 | 200 | 30 | Aggiungi / Rimuovi |
| 083500 | CPF 1 1/2" | 47 - 50 | 2,5 | 25 | 56 | 300 | 40 | Aggiungi / Rimuovi |
| 083600 | CPF 2" | 60 - 63 | 2,5 | 25 | 69 | 300 | 40 | Aggiungi / Rimuovi |
| 083700 | CPF 2 1/2" | 75 - 78 | 2,5 | 25 | 84 | 300 | 40 | Aggiungi / Rimuovi |
| 083800 | CPF 3" | 88 - 90 | 2,5 | 25 | 96 | 300 | 40 | Aggiungi / Rimuovi |
| 083900 | CPF 4" | 110 - 115 | 2,5 | 25 | 121 | 300 | 40 | Aggiungi / Rimuovi |
| COD | Tipo | A | B | C | D | E | F | |
| 083400 | CPF 1 1/4" | 2.5 | 25 | 73 | 63 | M6x20 | 48 | Aggiungi / Rimuovi |
| 083500 | CPF 1 1/2" | 2,5 | 25 | 83 | 73 | M8x35 | 56 | Aggiungi / Rimuovi |
| 083600 | CPF 2" | 2,5 | 25 | 96 | 87 | M8x35 | 69 | Aggiungi / Rimuovi |
| 083700 | CPF 2 1/2" | 2,5 | 25 | 113 | 103.5 | M8x35 | 84 | Aggiungi / Rimuovi |
| 083800 | CPF 3" | 2,5 | 25 | 124 | 114.5 | M8x35 | 96 | Aggiungi / Rimuovi |
| 083900 | CPF 4" | 2,5 | 25 | 149 | 139.5 | M8x25 | 121 | Aggiungi / Rimuovi |
| 083000 | CPF 3/8" | 2.5 | 25 | 45 | 35 | M6x20 | 23 | Aggiungi / Rimuovi |
| 083100 | CPF 1/2" | 2.5 | 25 | 50 | 40.5 | M6x20 | 27 | Aggiungi / Rimuovi |
| 083200 | CPF 3/4" | 2.5 | 25 | 57 | 46.5 | M6x20 | 33 | Aggiungi / Rimuovi |
| 083300 | CPF 1" | 2.5 | 25 | 63 | 53.5 | M6x20 | 39 | Aggiungi / Rimuovi |
Per carico ammissibile si intende la resistenza ultima media a cui è stato applicato un coefficiente di sicurezza.
| COD | Tipo | A | B | |
| 083000 | CPF 3/8" | 200 | 20 | Aggiungi / Rimuovi |
| 083100 | CPF 1/2" | 200 | 20 | Aggiungi / Rimuovi |
| 083200 | CPF 3/4" | 200 | 30 | Aggiungi / Rimuovi |
| 083300 | CPF 1" | 200 | 30 | Aggiungi / Rimuovi |
| 083400 | CPF 1 1/4" | 200 | 30 | Aggiungi / Rimuovi |
| 083500 | CPF 1 1/2" | 300 | 40 | Aggiungi / Rimuovi |
| 083600 | CPF 2" | 300 | 40 | Aggiungi / Rimuovi |
| 083700 | CPF 2 1/2" | 300 | 40 | Aggiungi / Rimuovi |
| 083800 | CPF 3" | 300 | 40 | Aggiungi / Rimuovi |
| 083900 | CPF 4" | 300 | 40 | Aggiungi / Rimuovi |
Venduti in Buste Trasparenti
| COD | Tipo | L | P | H | Pezzi Confezione | Conf. per Imballo | |
| 083000 | CPF 3/8" | 0,31 | 0,21 | 0,15 | 1 | 100 | Aggiungi / Rimuovi |
| 083100 | CPF 1/2" | 0,31 | 0,21 | 0,15 | 1 | 100 | Aggiungi / Rimuovi |
| 083200 | CPF 3/4" | 0,31 | 0,21 | 0,15 | 1 | 100 | Aggiungi / Rimuovi |
| 083300 | CPF 1" | 0,31 | 0,21 | 0,15 | 1 | 100 | Aggiungi / Rimuovi |
| 083400 | CPF 1 1/4" | 0,38 | 0,24 | 0,19 | 1 | 100 | Aggiungi / Rimuovi |
| 083500 | CPF 1 1/2" | 0,38 | 0,24 | 0,19 | 1 | 100 | Aggiungi / Rimuovi |
| 083600 | CPF 2" | 0,38 | 0,24 | 0,19 | 1 | 90 | Aggiungi / Rimuovi |
| 083700 | CPF 2 1/2" | 0,38 | 0,24 | 0,19 | 1 | 60 | Aggiungi / Rimuovi |
| 083800 | CPF 3" | 0,38 | 0,24 | 0,19 | 1 | 60 | Aggiungi / Rimuovi |
| 083900 | CPF 4" | 0,38 | 0,24 | 0,19 | 1 | 60 | Aggiungi / Rimuovi |
