CON SM – Connessione antisismica a cerniera universale GIA SEISMIC

Rinforzi antisismici laterali e longitudinali.

  • Permette il fissaggio diretto a calcestruzzo e la connessione alle strutture di supporto realizzate con profili G-Strut o Grip.
  • Permette inoltre una rapida installazione ed ispezione dei rinforzi antisismici.
  • Connessione ai profili G-Strut attraverso JDA 12 (cod. 161968) e BU12 (cod. 164520).
  • Connessione ai profili Grip attraverso DM12 (cod. 162310), D12 (cod. 162750) e RO12 GRIP (cod. 164250).

CON SM - Connessione antisismica a cerniera universale GIA SEISMIC

Scarica la Scheda Tecnica Scarichi la brochure

Dati Tecnici Materiale

MATERIALE = Acciaio DX51D EN 10142 zincatura sendzimir
COD Tipo
161756CON SM
Aggiungi / Rimuovi

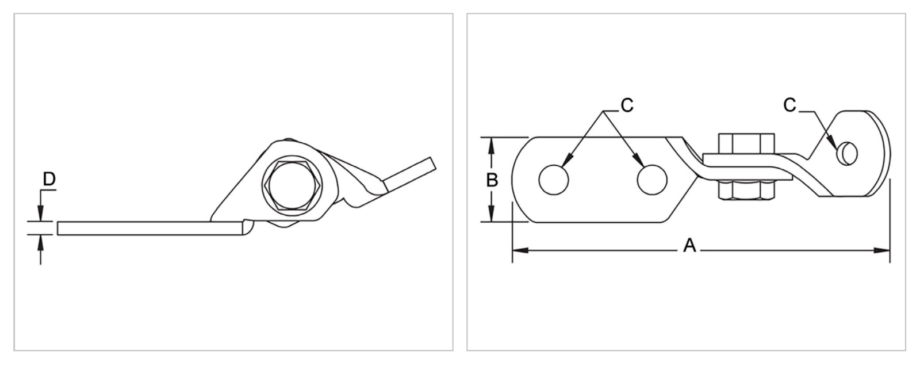

COD Tipo A B C D
161756CON SM179,841,3146
Aggiungi / Rimuovi

La capacità di carico della connessione a cerniera universale supera lo scorrimento e la capacità di estrazione dei sistemi di connessione a dado per profili G-Strut e Grip.

G-STRUT

– Dati di estrazione per JDA 12 + BU12 = 330 kg

– Dati di scorrimento per JDA 12 + BU 12 = 80 kg

GRIP

– Dati di estrazione per DM12 + D12 + RO12 = 280 kg

– Dati di scorrimento per DM12 + D12 + RO12 = 80 kg

Venduti in In scatola di cartone

COD Tipo Pezzi Confezione
161756CON SM1
Aggiungi / Rimuovi
