G-STRUT - JDA – Dado a rombo rapido a farfalla

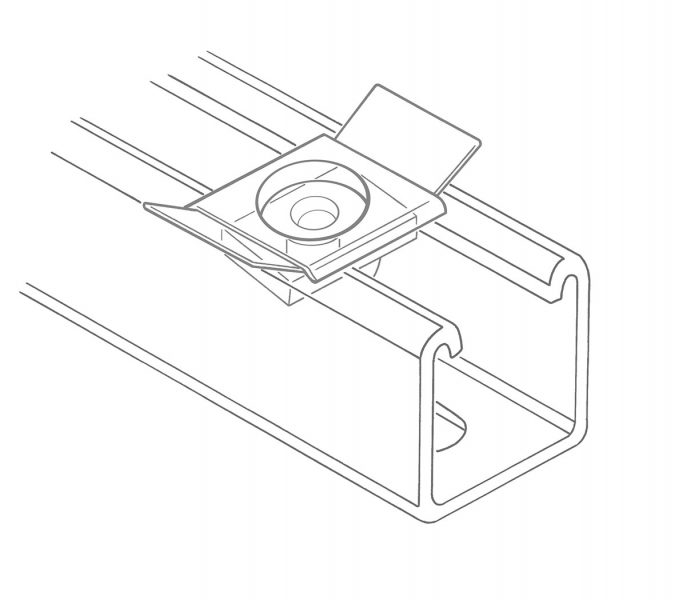

Fissaggio di elementi su profilo PF3 e PF4

  • Rapidissimo e premontato: il fissaggio avviene in pochi secondi.
  • Si inserisce in qualsiasi punto del profilo con una semplice rotazione di 90°.
  • L’esclusivo sistema “a molla” permette di allineare gli elementi alla posizione desiderata prima del serraggio finale.
  • G-STRUT – Sistema di staffaggio industriale pesante
Scarica la Scheda Tecnica

Dati Tecnici Materiale

  • Dado a rombo = acciaio DD11 EN 10111 zincatura elettrolitica 7-8 μm
  • Inserto = PP Polipropilene
COD Tipo
161960JDA 6
Aggiungi / Rimuovi
161962JDA 8
Aggiungi / Rimuovi
161965JDA 10
Aggiungi / Rimuovi
161968JDA 12
Aggiungi / Rimuovi
COD Tipo A B C D
161960JDA 6M6200.850
Aggiungi / Rimuovi
161962JDA 8M8200.850
Aggiungi / Rimuovi
161965JDA 10M10200.850
Aggiungi / Rimuovi
161968JDA 12M12200.850
Aggiungi / Rimuovi

Per carico ammissibile si intende la resistenza ultima media a cui è stato applicato un coeffi ciente di sicurezza. 1 dan=1 kg.

COD Tipo F
161960JDA 6240
Aggiungi / Rimuovi
161962JDA 8240
Aggiungi / Rimuovi
161965JDA 10330
Aggiungi / Rimuovi
161968JDA 12330
Aggiungi / Rimuovi

Venduti in Buste Trasparenti

COD Tipo L P H Pezzi Confezione Pezzi Imballo
161960JDA 60,20,180,12550
Aggiungi / Rimuovi
161962JDA 80,20,180,12550
Aggiungi / Rimuovi
161965JDA 100,20,180,12550
Aggiungi / Rimuovi
161968JDA 120,20,180,12550
Aggiungi / Rimuovi
