G-STRUT - PAP 30-100 – Mensola in profilo pesante PF3

Installazioni a parete, soffitto o pavimento di tubazioni

  • La piegatura ai lati della cava garantisce una elevata resistenza allo scivolamento degli organi di connessione.
  • Le asole consentono l’introduzione degli organi di collegamento anche in fase d’opera.
  • Realizzata in profilo PF3 e tappo di chiusura in testa.
  • G-STRUT – Sistema di staffaggio industriale pesante
Scarica la Scheda Tecnica

Dati Tecnici Materiale

  • Materiale = acciaio DD11 EN 10111 zincatura elettrolitica 7-8 μm
COD Tipo Descrizione
161228PAP 30Profilo PF3
Aggiungi / Rimuovi
161229PAP 40Profilo PF3
Aggiungi / Rimuovi
161230PAP 50Profilo PF3
Aggiungi / Rimuovi
161233PAP 75Profilo PF3
Aggiungi / Rimuovi
161235PAP 100Profilo PF3
Aggiungi / Rimuovi
COD Tipo A B C D E F
161229PAP 404001305069512,5
Aggiungi / Rimuovi
161228PAP 303001305069512,5
Aggiungi / Rimuovi
161230PAP 505001305359014
Aggiungi / Rimuovi
161233PAP 757501305359014
Aggiungi / Rimuovi
161235PAP 10010001305359014
Aggiungi / Rimuovi

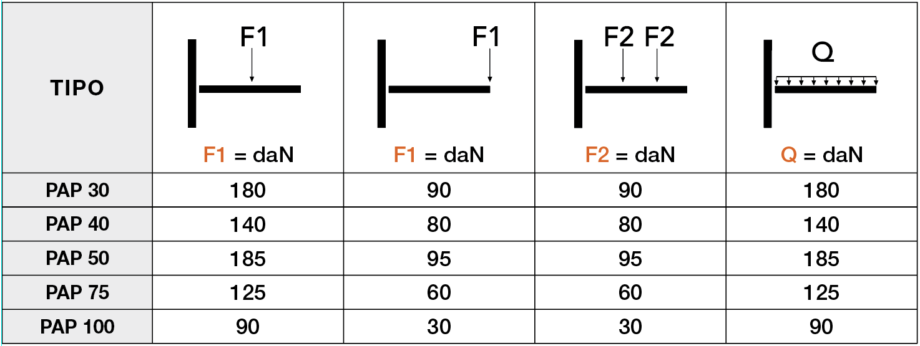

F=carico concentrato in daN - Q=carico uniformemente distribuito in daN - Tensione ammissibile 140N/mm2 - Freccia ammissibile L/125 - Per il fissaggio a muro attenersi alle caratteristiche di tenuta del tassello o del supporto di raccordo.

Venduti in Scatola

COD Tipo Pezzi Confezione Pezzi Imballo
161228PAP 30-10
Aggiungi / Rimuovi
161229PAP 40-10
Aggiungi / Rimuovi
161230PAP 50-6
Aggiungi / Rimuovi
161233PAP 75-1
Aggiungi / Rimuovi
161235PAP 100-1
Aggiungi / Rimuovi
