G-STRUT - PAP – Supporto profilo pesante

Installazioni a parete, soffitto o pavimento

  • Mensola di supporto per profilo PF3 e PF4.
  • I fori posti lateralmente rendono possibile anche la connessione con un rotazione del profilo di 90°.
  • G-STRUT – Sistema di staffaggio industriale pesante
Scarica la Scheda Tecnica

Dati Tecnici Materiale

      • Materiale = acciaio DD11 EN 10111 zincatura elettrolitica 7-8 μm
COD Tipo
161205PAP
Aggiungi / Rimuovi
COD Tipo A B C E F G H
161205PAP130150553149050
Aggiungi / Rimuovi

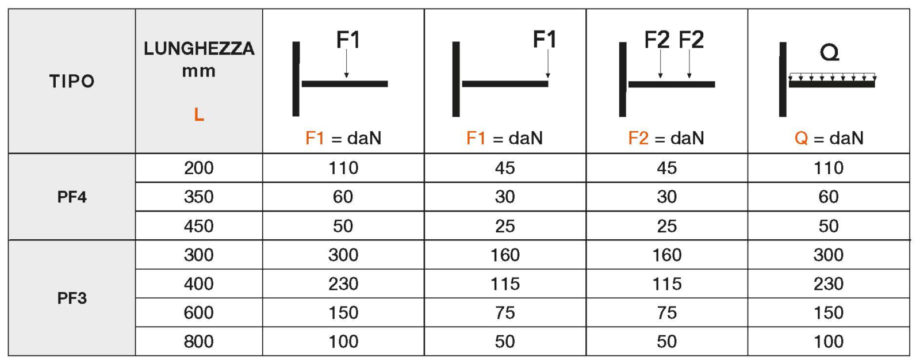

F=carico concentrato in daN - Q=carico uniformementedistribuito in daN - Tensione ammissibile 140 N/mm2 - Freccia ammissibile L/125 - Per carico ammissibile si intende la resistenza media a cui è stato applicato un coefficiente di sicurezza. 1daN=1kg. Per il fissaggio a muro attenersi alle caratteristiche di tenuta del tassello o del supporto di raccordo.

Venduti in Scatola

COD Tipo L P H Pezzi Confezione Pezzi Imballo
161205PAP0,310,210,15-10
Aggiungi / Rimuovi
